Преобразователь интерфейсов. Ethernet. RS232/422/485. Клиент/Сервер
SPRUT E2COM — это универсальный преобразователь интерфейсов Ethernet в последовательные RS232/422/485 со стеком TCP/IP.
SPRUT E2COM является устройством широкого применения и может быть использован во всех случаях, когда необходимо соединить устройства, имеющие разные интерфейсы. Это современное и эффективное средство расширения функциональности информационной системы, незаменимое в условиях отсутствия единого стандарта построения вычислительных систем и систем передачи данных.
Sprut E2Com предназначен для подключения к Ethernet устройств с портами RS232 или RS422/485 по протоколу TCP/IP. Порты устройства (один RS232 и один RS422/485) независимы друг от друга, поэтому к одному Sprut E2Com можно одновременно подсоединить два устройства. Поскольку используется протокол TCP/IP, а порты устройства независимы, то Sprut E2Com может выступать как сервером, так и клиентом при том, что для одного порта можно настроить клиентское соединение, а для другого - серверное.
Кроме прозрачного режима Sprut E2Com может выполнять преобразование протоколов ModbusTCP <=> ModbusRTU/ASCII, что облегчает подключение устройств использующих протоколы ModbusRTU/ASCII. Также в Sprut E2Com имеется встроенный ModbusTCP контроллер с 8 дискретными входами и 4 выходами типа «открытый коллектор».

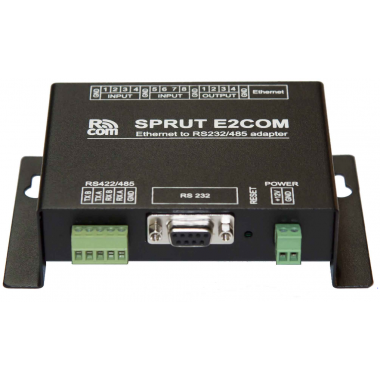

Внешний вид устройства
С передней стороны преобразователя Sprut E2Com находится разъем Ethernet, а также дискретные входы и выходы. Дискретные входы служат для подключения датчиков с выходом типа «сухой контакт». Дискретные выходы типа «открытый коллектор» служат для управления внешними устройствами, обычно с помощью реле.
На задней стороне устройства находятся: Порты RS232 и RS422/485, клемы для подключения питания, а также кнопка сброса настроек.
Настройка преобразователя SPRUT E2COM
Настройка Sprut E2Com выполняется через web-интерфейс.
Чтобы настроить новое устройство, подключите Sprut E2Com к Вашей локальной сети, при этом необходимо обеспечить отсутствие конфликтов IP адресов. Начальные настройки Sprut E2Com: IP адрес - 192.168.1.3, логин - «admin», пароль - «admin». После входа Вы попадете на страницу с текущими настройками устройства: параметры портов и соединения.
В дополнительных вкладках Web-интерфейс позволяет обновить программное обеспечение, изменить установки портов, параметры соединения, сети и сетевого фильтра, настроить встроенный Modbus контроллер и цифровые входы и выходы. В любой момент можно дистанционно перезапустить устройство, изменить пароль, считывать состояние цифровых входов и выходов.
При необходимости на каждой странице справа имеется колонка «Помощь» в которой описано назначение всех элементов управления.
