2xSIM, 3G UMTS, 2G GSM, RS232, RS485, CSD, USB, GPIO, JAVA
3G GSM-модем TU41
3G GSM-модем TU41 предназначен для приема и передачи данных, текстовых сообщений по сотовой сети стандартов 2G и 3G. Благодаря встроенному TCP/IP-стеку и открытой Java-платформе, легко интегрируется во многие M2M-решения. Модем обеспечивает связь в диапазонах 900/1800 МГц для GSM/GPRS/EDGE; 2100 MГц для HSPA+/UMTS.
Устройство широко применяется в системах мониторинга для сбора информации с датчиков, электро- и теплосчетчиков с возможностью сигнализирования о состоянии работы и удаленного управления. Кроме того модем удобно использовать для обеспечения работы платежных терминалов, вендинговых автоматов и других систем, для работы которых необходим доступ в Интернет.
Особенности модема TU41:
- работает со всеми распространенными физическими интерфейсами RS232, RS485, RS422, USB-mini и имеет настраиваемый интерфейс GPIO
- обеспечивает передачу данных по технологиям UMTS, HSPA+, EDGE, GPRS, обмен факсами и текстовыми сообщениями
- управление с помощью АТ-команд, а также набора собственных команд
- для борьбы с зависанием и сбоями имеется встроенный сторожевой таймер
- поддержка Java™, благодаря которой можно быстро и просто создавать приложения с удобными инструментами и модулями для отладки

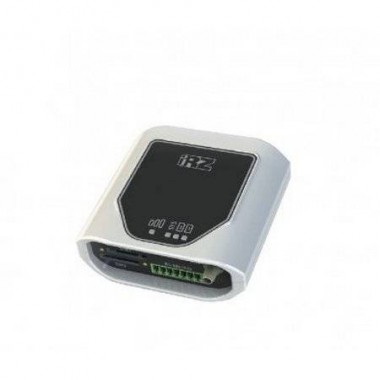

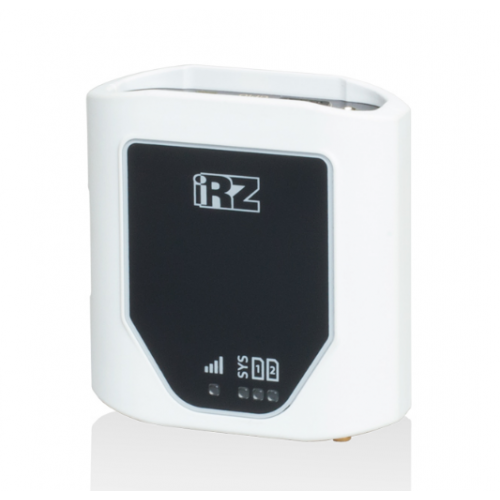

Внешний вид

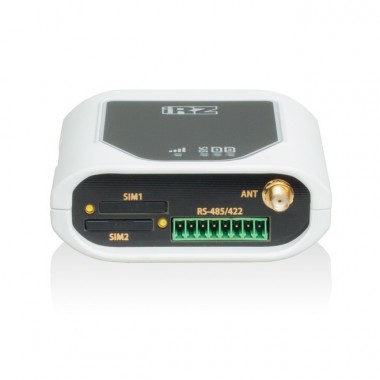

Модем представлен в компактном пластиковом корпусе. Питание подается через разъем Microfit 4. Модем имеет порты для распространенных физических интерфейсов - RS232, RS485 и RS422, и настраеваимый интерфейс GPIO. Для подключения коммутационного кабеля и выводов GPIO используется разъем Microfit 10. Для подключения к управляющему устройству и интерфейсу RS485 используется клеммный коннектор. Управление осуществляется с помощью АТ-команд. Разъём DB9 предназначен для подключения к управляющему устройству, интерфейс RS232. Для подключения к компьютеру или для питания модема можно использовать разъем USB-mini. Для оповещения о режимах работы, аварийных ситуациях, уровне сигнала, состояниях SIM-карт используются различные состояния светодиодной индикации.
Подключение
Подключение необходимо выполнить после ознакомления с технической документацией в следующем порядке:
- Установить SIM-карты в SIM-лотки модема.
- Подключить GSM-антенну и кабели к интерфейсам RS232, RS485, RS422.
- Подключить питание.
- После регистрации в сети модем перейдет в рабочий режим.
