2xSIM, 2G GSM, RS232, RS485, CSD, GPRS, Pyton
Модем с двумя последовательными интерфейсами RS-485 и RS-232 в промышленном корпусе с креплением на DIN-рейку
Двухдиапазонный GSM-модем TG21.А предназначен для приема и передачи данных с помощью протоколов TCP/IP, а так же в сотовой сети стандарта GPRS. Модем обеспечивает связь в диапазонах GSM900 и GSM1800.
Устройство широко применяется в системах мониторинга для сбора информации с датчиков, электро- и теплосчетчиков с возможностью сигнализирования о состоянии работы и удаленного управления. Кроме того модем удобно использовать для обеспечения работы платежных терминалов, вендинговых автоматов и других систем, для работы которых необходим доступ в Интернет.
Отличительная особенность модели: В модеме предусмотрено два последовательные интерфейса RS-485 и RS-232 и два слота для SIM-карт, что дает возможность пользоваться услугами двух операторов. Устройство представлено в корпусе с креплением на DIN-рейку. Модем имеет сторожевой таймер на отдельной микросхеме для отключения питания GSM-модуля при перезапуске системы с интервалом 24 часа. Управление устройством осуществляется АТ-командами. Для опроса по CSD-каналу внесены заводские команды.
Внешний вид

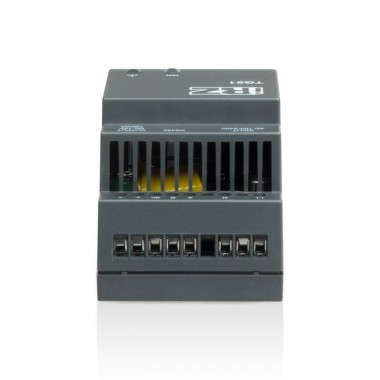

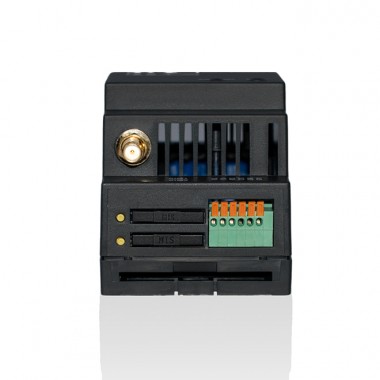

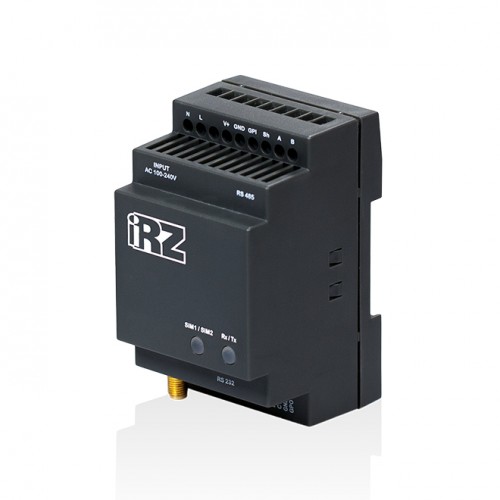

Модем представлен в пластиковом корпусе с креплением на DIN-рейку. Модем имеет клеммный коннектор винтовой и нажимной. Винтовой коннектор используется для подключения к интерфейсу RS485, GPI, а также питанию 40В и 220 В. Коммуникационный кабель интерфейса RS232 и GPO подключаются через нажимной коннектор. Для оповещения о режиме работы модема используются различные состояния светодиодной индикации - для каждой SIM-карты свой индикатор. Различают состояние выключенного модема, режим голосового вызова, режим передачи данных, индикацию установленного GPRS подключения, а так же индикацию зарегистрированного и не зарегистрированного в сети модема.
Подключение
Подключение необходимо выполнить после ознакомления с технической документацией в следующем порядке:
1. Установить SIM-карты в SIM-лотки модема.
2. Подключить GSM-антенну и кабели к интерфейсам RS232, RS485.
3. Подключить питание.
4. После регистрации в сети модем перейдет в рабочий режим.
