SMART, 2xSIM, 2G GSM, RS232, CSD, auto-GPRS, GPIO
Двухдиапазонный GSM-модем ATM2-232: клиент, сервер, CSD передача
Двухдиапазонный GSM-модем ATM2-232 предназначен для приема и передачи данных с помощью протоколов TCP/IP в сотовой сети стандарта GPRS. Модем обеспечивает связь в диапазонах GSM900 и GSM1800. Устройство автоматически подключается и устанавливает связь с заданным сервером в сети GPRS. Состояние соединение находится под постоянным мониторингом и в случае его потери, модем самостоятельно восстанавливает подключение.
Устройство широко применяется в системах мониторинга для сбора информации с датчиков, электро- и теплосчетчиков с возможностью сигнализирования о состоянии работы и удаленного управления. Кроме того модем удобно использовать для обеспечения работы платежных терминалов, вендинговых автоматов и других систем, для работы которых необходим доступ в Интернет.
Особенности:
- Ждущий режим, обеспечивающий экономию электроэнергии и трафика.
- Прозрачное взаимодействие между сторонним программным обеспечением и внешним устройством, подключенным к модему по интерфейсу RS232.
- Выводы GPIO управления внешними устройствами.
- SMS-оповещения при зависании или перегрузке GSM-модуля, изменении уровня сигнала на выводах и других нестандартных процессах.
- Удаленное управление SMS-командами.
Режимы работы
Модем поддерживает три режима работы:
- Модем-клиент. В этом режиме GSM-модем ATM2-232 автоматически подключается к GPRS сети и серверу сбора данных. После установки соединения модем передает серверу информацию с внешнего устройства. Можно использовать любую SIM-карту.
- Модем-сервер. GSM-модем ATM2-232 также автоматически подключается к GPRS, но не инициирует соединение, а ожидает входящее подключение клиента на определенном порту и обрабатывает его. Для возможности подключения к Модему серверу необходимо использовать SIM-карту фиксированным IP-адресом.
- Только CSD передача. В этом режиме передача данных выполняется по CSD, при этом передача данных по GPRS и ждущий режим недоступны. Для работы в режиме CSD передачи необходимо использовать специальную SIM-карту с поддержкой CSD.

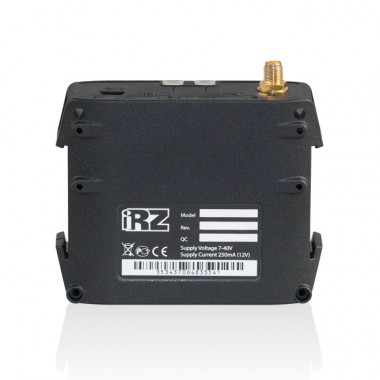

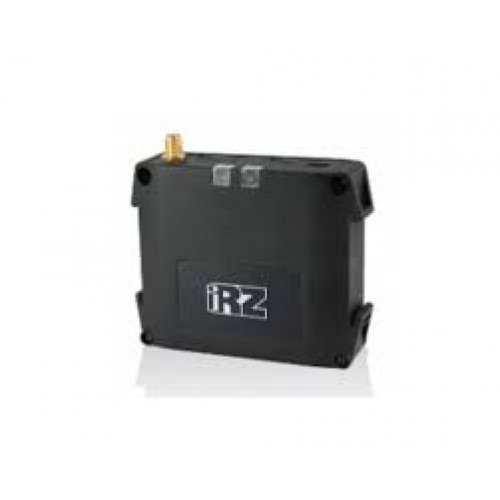

Внешний вид

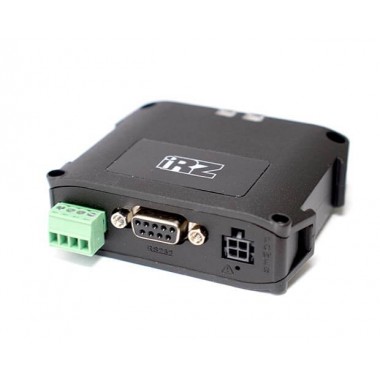

Модем представлен в компактном корпусе. Устройство имеют два последовательных интерфейса: Mini USB и RS232, и настраиваемый интерфейс GPIO. Для настройки модема или просмотра лог-файлов используется порт Mini USB. Внешние устройства подключаются через RS232. COM-порт поддерживает протоколы Modbus: Modbus RTU и Modbus ASCII. Питание подается через разъем Micro-Fit 4. Для оповещения о режиме работы модема используются различные состояния светодиодной индикации. Различают состояние выключенного модема, загрузки, отсутствия питания, сервисный режим, индикацию установленного GPRS подключения и ошибки SIM-карт.
