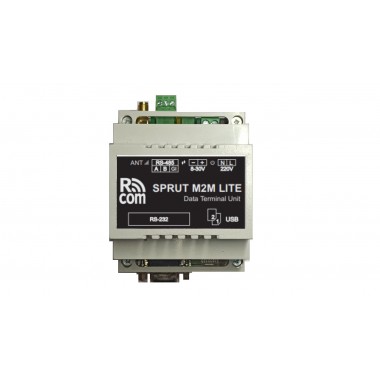

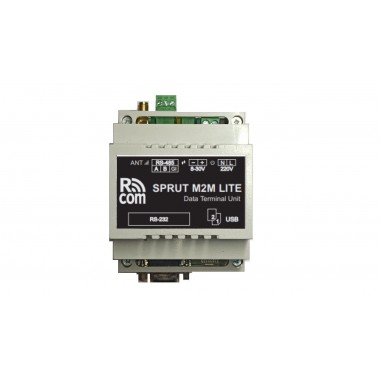

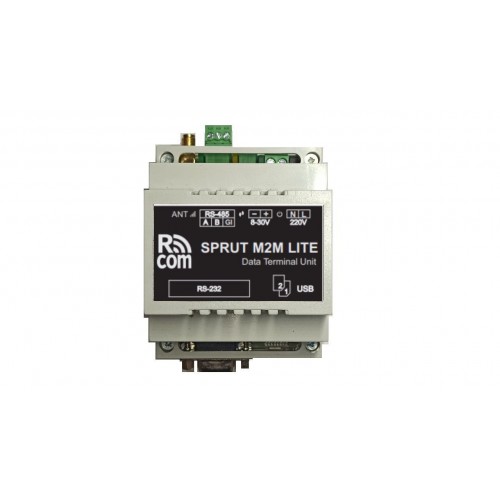

Нова ПоштаTCP/UDP/GPRS/CSD термінал. RS232, RS422/485 порти. 2-Sim. Сервер/Клієнт. SPRUT M2M Lite – це недороге та якісне рішення для організації бездротових систем збирання та передачі інформації по мережі GSM. GSM модем SPRUT M2M lite надає прозорий GSM канал і фактично є «віддаленим» послідовним портом. Призначений для систем, чутливих до виникнення тимчасових розривів усередині пакета даних, які можуть виникати при прийомі по GPRS-каналу, забезпечується режим нерозривної видачі прийнятого пакета канал RS232/RS422/485 після його повного прийняття терміналом з TCP/IP-сокету. Для виключення ситуації «зависання» терміналу всі етапи з'єднання та передачі охоплені контролем часу завершення, інтервали якого теж задаються користувачем. У процесі роботи відстежуються позаштатні ситуації (збої SIM-карти, рівень GSM-сигналу, реєстрація в GSM/GPRS-мережі, збої в мережі оператора зв'язку, передача даних через TCP/IP-сокет, активність на порту даних тощо) і забезпечується максимально швидке відновлення з'єднання, у тому числі за рахунок перезавантаження або переходу.
Інтерфейси пристрою:
Інтерфейс USB (slave) використовується виключно для налаштування пристрою.
Інтерфейс RS232 може використовуватися для передачі даних та налаштування пристрою. З точки зору інтерфейсу RS232 "SPRUT M2M Lite" являє собою DCE пристрій. Інтерфейс RS232 може працювати в наступних режимах:
DCE повідомляє про наявність несучої частоти в каналі
Дані, що передаються від DCE до DTE
Дані, що передаються від DTE до DCE
DTE повідомляє про готовність до роботи
Сигнальна "земля"
DCE повідомляє про готовність до роботи (не використовується)
Дозвіл/заборона для DCE на передачу даних
DCE повідомляє DTE про готовність до передачі даних
DCE повідомляє про виявлення дзвінка по каналу зв'язку
Інтерфейси RS422/RS485 також, як і RS232, використовуються для передачі даних та налаштування пристрою. Розташування висновків інтерфейсу RS422/RS485 показано малюнку:
Для включення інтерфейсу як RS485 вихід "Tx A" необхідно з'єднати з "Rx A", а вхід "Tx B" відповідно до "Rx B".
Налаштування пристрою
Налаштування пристрою "SPRUT M2M Lite" здійснюється через Web-інтерфейс. Щоб отримати доступ до нього, Вам необхідно встановити конфігуратор і драйвер, що постачаються разом з пристроєм.
Веб-інтерфейс відображає поточні налаштування пристрою, а також дозволяє змінювати значення параметрів. У загальних налаштуваннях можна вибрати режим роботи пристрою, режим роботи з SIM-картами, у тому числі і встановити розклад, задати пароль, а також задати розклад перезавантажень. Крім того, інтерфейс дозволяє налаштувати послідовні порти, Modbus, захищене з'єднання SSL і параметри передачі даних. У спеціальній вкладці можна встановити установки для режимів Сервер і Клієнт.
Режими роботи
У режимі роботи «Сервер» пристрій працює як сервер, тобто відкриває заданий TCP порт і чекає вхідного з'єднання. Після встановлення з'єднання дані, що надходять з мережі, передаються на порт RS232 або RS422/RS485, а дані, що надходять з порту, передаються в мережу.Для фільтрації вхідних з'єднань можна використовувати два записи виду [адреса, маска].Вхідне з'єднання буде дозволено лише в тому випадку, якщо виконується умова: (віддалена адреса) & (маска) = (адреса) & (маска).
У режимі «Клієнт», на відміну від режиму «Сервер», «SPRUT M2M Lite» сам встановлює з'єднання із заданим сервером. Як адресу сервера можна використовувати як IP адресу, так і ім'я. У цьому режимі "SPRUT M2M Lite" підтримує постійне з'єднання з сервером. Для забезпечення більш надійного з'єднання є можливість періодичного переєднання. Якщо з якихось причин з'єднання було розірвано, пристрій намагатиметься відновити його.
CSD з'єднання. Якщо дозволено використання CDS з'єднання для передачі даних, «SPRUT M2M Lite» при вхідному дзвінку встановлює прозоре з'єднання з портом вибраним для передачі даних.CSD з'єднання можна використовувати для конфігурації пристрою (кабель USB при цьому повинен бути відключений від пристрою).
Використання протоколу Modbus. При включенні режиму Modbus пристрій працює як перетворювач протоколів ModbusTCP ModbusRTU/ASCII. Якщо увімкнено режим «Сервер» та активовано режим Modbus, пристрій відкриває TCP/UDP порт, вказаний у налаштуваннях сервера. Через один порт TCP/UDP може бути встановлене лише одне з'єднання. При цьому кількість пристроїв опитуваних через одне з'єднання обмежена лише протоколом Modbus і можливостями ПЗ, яке веде опитування.
Використання протоколу захищеного з'єднання SSL дозволяє здійснити шифрування даних, що передаються, а також аутентифікацію клієнта і сервера. "SPRUT M2M Lite" може виступати SSL клієнтом. Довжина ключів RSA становить до 4096 біт.
Технічні характеристики:
- підтримка набору AT команд для GSM/GPRS GSM 07.07 і в тому числі GSM 07.05;
- підтримка двох діапазонів GSM/GPRS 900/1800 МГц;
- GPRS 10 класу;
- передача даних GSM/EDGE;
- підтримка режимів MODEM, SERVER/CLIENT/CSD;
- підтримка протоколів TCP, UDP, CSD, MODBUS-RTU, MODBUS-ASCII, MODBUS-TCP;
- прозорий режим GPRS TCP/IP-to-COM
- підтримка режима SSL client;
- Auto GPRS з’єднання (управління без AT-команд);
- конфігурування пристрою – USB , CSD;
- промисловий робочий діапазон температур (-20…+55) ºС;
- візуальна індикація роботи та стану модему (живлення, передача даних, рівень сигналу);
- наявність програмного, та апаратного Watchdog timer таймера перезавантаження;
- наявність мережевого Net Watchdog timer;
- наявність внутрішнього енергонезалежного годинника;
- можливість установки перезавантаження за розкладом не менше чотирьох;
- інтерфейси RS-232, RS-485 та USB;
- роз’єм SMA для підключення зовнішньої антени;
- напруга живлення: від 8 В до 30 В;
- тип корпусу на DIN-рейку
- слот для SIM - 2 шт.
Розширені функції:
- зчитування рівня сигналу, IP адреси, IMEI коду;
- можливість збереження поточних налаштувань в файл;
- можливість запису файла налаштувань в модем;
- можливість встановлення паролю для доступу до налаштувань приладу;
- наявність фильтра мережевих IP адресів;
- перевірка PIN-коду при включенні живлення.
